目前，世界級公司以日本KEYENCE&MITUYO，德國ZEISS&WERTH，美國OGP&瑞典 HEXAGON為代表，已在20世紀50年開始從事光學坐標測量機的研制和制造。隨著新的設計理念(Ansys&QFD，虛擬化設計，F(xiàn)MEA等)對產品的設計測量設計制造有了更高的要求。隨著閉合X射線光源，精密的探測器技術的發展，以前僅在材料的探傷，零件失效分析領域的工業CT，開始作為新型檢測技術進入工業測量領域。主要制造以為德國為主，Werth，Zeiss，wenzel。

　　光學測量?jī)x器作為非接觸測量代表，廣泛應用于機械制造的檢測過程，包括在線產品的幾何特征的高精度定位搜索測量，工件表面的質量與外觀缺陷的檢測，條形碼/二維碼讀取和360度全周圖像拍攝，OCR 單元的字符識別，借助藍色濾光鏡超高分辨率立體成像等。這些儀器拍攝的圖像，有充足的光量和對比信息，有助于大幅度簡化降低安裝作業工時。以及對顏色色度濃淡大小的比較，二值化耐明亮度變動的抽取，大幅增強了瑕疵的篩選能力。國內外用于測量領域的光學儀器，主要分為三類：

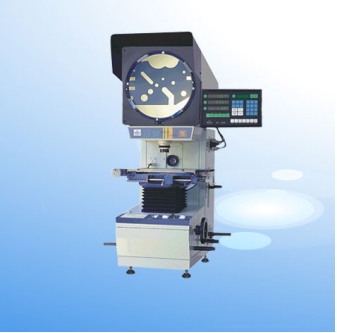

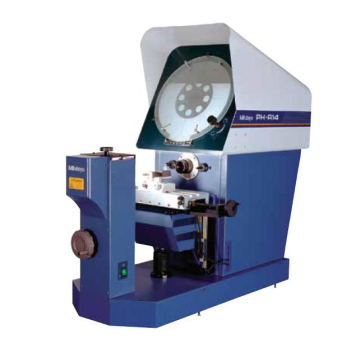

　　1.投影測量?jī)x

　　這類測量?jī)x器是把光學或物體本身放大直接或者倒立成像于屏幕的儀器，有著較大的視場角和工作臺行程，清晰明亮的輪廓圖像，光學輪廓放大精度為±0.1%以下，表面為±0.15%以下，分辨率0.5um，適合測量軸類零件，二維平面的輪廓對比，測量速度快，結構穩定性高，操作簡單。缺點：體積大，工業集成化程度不高，不支持形位公差的測量，鏡頭放大倍數單一，需要人工更換?？蓹z測長度，直徑，距離，角度，倒角，槽，直線度，平行度等。

　　2. 光學坐標測量?jī)x

　　這類測量?jī)x器是將被攝景物圖像成像在CCD/CMOS上，CCD/CMOS輸出反映物體大小或位置的脈沖信號，此信號經放大和二值化處理 傳送到計算機，再有計算機進行圖像采集和數據計算處理，最后顯示或輸出測量結果。這類儀器由圖像識別傳感器(以CCD/CMOS為技術為主)，視覺圖像處理控制器，圖像處理的外圍設備(LED/熒光燈),顯示器/電源/XY平臺等硬件組成。

　　借助視覺圖像處理計算機技術的發展，這類儀器能進行強大的數據處理功能，先進的光學CCD/CMOS圖像傳感技術 ，測量系統模塊化的設計，精密的傳動導軌系統賦予光學測量機活躍于工業領域。適合測量各種平面工件，IC封裝BGA/CSP凸點高度高共面性，較小工件的表面幾何特征。缺點：針對立體的工件測量高度需要調整焦距，金屬表面處理引起的壁面效應，結構件內部的測量需要調整工件，可測量工件長度，直徑，距離，角度，形位公差的評定：圓度，位置度，同心度，平行度，同軸度，輪廓度等。

　　3. X-CT X射線斷層掃描坐標測量?jī)x

　　這類測量?jī)x器將X 射線束對被測工件一定厚度層面進行掃描，由探測器將接收到X線轉變成可見光，經光電/數字信號發生器轉化是數字信號，輸入計算機處理。成像技術整合到坐標測量系統，實現產品無損可視化準確測量，對工件內部所有結構幾何尺寸全面的高精密測量的同時，還可以實現工件材質的缺陷分析?？蓪?duì)塑料，陶瓷，復合材料，金屬等多種材質制成的產品進行無損尺寸測量和裝配評估等。借助柵格斷層掃描技術，X射線傳感器技術，3D重構技術，精密的機械軸承及線性導軌系統， X-CT 斷層掃描坐標測量?jī)x開創了測量領域新的參考標準。適合測量工件內部外部工件尺寸，逆向工程3D模型的重構，工件裝配和結構分析，3D工件可視化測量，材質缺陷分析，零件失效分析。缺點：體積大，X射線輻射產品需要有安全連鎖裝置。

　　光學測量技術是光學技術，色彩處理技術，測量技術、數據處理技術、圖形處理技術和加工技術相結合，隨著計算機技術和上述相關技術的發展與成熟，近年來應用應用在新產品設計開發制造以及檢測過程中。 快速的點云數據的獲取，非接觸無損的進行圖像獲取，零件從內而外的完整3D模型的獲取，強大的圖像處理，級的測量精度滿足工業測量的需要。廣泛應用在汽車工程，材料，航空航天，軍工，國防等領域，為檢測IC微電路，材料分析，無紡布污點，機械產品質量的重要檢測手段。
